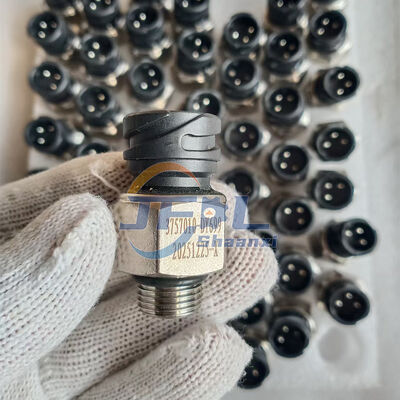

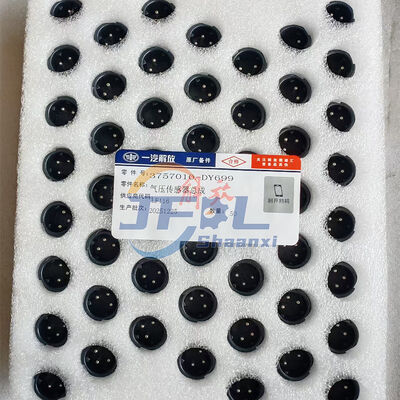

• شماره بخش: 3757010-DY699

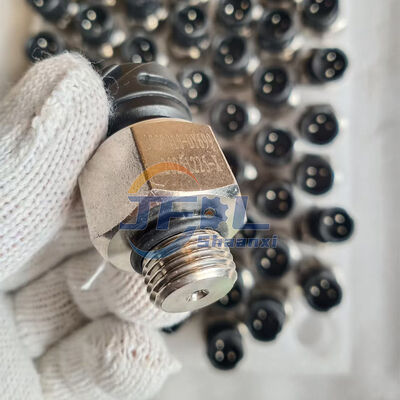

• اندازه رشته: M16 × 1.5 (سطح متریک استاندارد)
• نوع سنسور: سنسور فشار نیمه هادی با حساسیت بالا
• خروجی سیگنال: سیگنال آنالوگ (بازخورد دقیق ولتاژ / جریان)
• مواد: آلیاژ مقاوم به خوردگی درجه بالا (پایان طلا / نقره)
• وزن: ~0.10 کیلوگرم (وزن خالص)
• ابعاد: حدود 7cm x 5cm x 5cm (پاک شده)

ویژگی های اصلی

• سازگاری استاندارد OE: مطابقت 100٪ برای کامیون های FAW J6 ، J6P و JH6 سری. تعویض مستقیم قطعات اصلی.
• نظارت با دقت بالا: داده های دقیق در زمان واقعی را به داشبورد ارائه می دهد و از آژیر های هشدار نادرست یا هشدارهای از دست رفته جلوگیری می کند.
• ساخت و ساز پایدار: ساخته شده برای مقاومت در برابر ارتعاش شدید و محیط فشار بالا حمل و نقل سنگین.

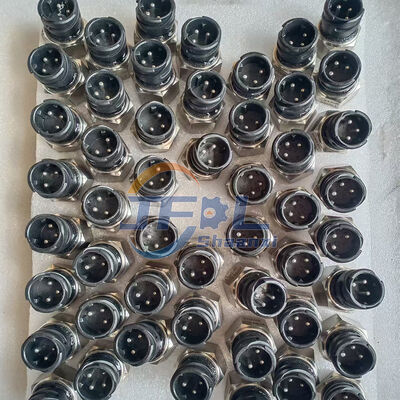

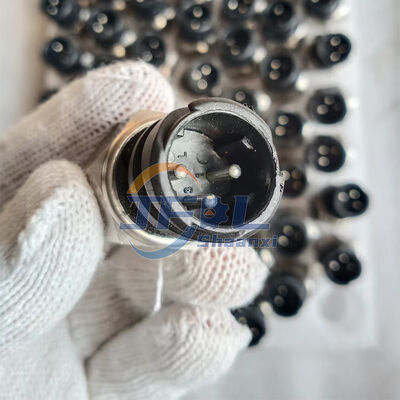

• پلگ و پلی: دارای یک کانکتور بسته استاندارد 2/3 پین برای اتصال الکتریکی ضد آب و ضد گرد و غبار است.

برنامه و سیستم

• برند خودرو: FAW
• دسته بندی سیستم: سیستم ترمز / قطعات الکتریکی شاسی
• محل نصب: مخازن ذخیره سازی هوا (خازن ها) ، دریچه های محافظت چهار مدار یا خروجی های خشک کن هوا.

نگهداری و احتیاط

• کنتاکتور را بررسی کنید: به طور منظم پلگ برق را برای نشانه های خوردگی، رطوبت یا گسسته بررسی کنید
• دقت داشبورد مانیتور: آماری از فشار هوا در داشبورد را با اندازه گیری مکانیکی (اگر در دسترس باشد) مقایسه کنید.
• بازرسی نشت: در طول تعمیرات معمول شاسی، آب صابونی را در اطراف پایه رشته M16 * 1.5 اسپری کنید تا از نشت هوا بررسی شود.

روش نصب

1آماده سازی کاهش فشار
ایمنی اول: شما باید ابتدا تمام هوای فشرده را از مخزن هوا تخلیه کنید (با استفاده از ترمزها یا کشیدن شیر تخلیه) تا اطمینان حاصل شود که فشار سنج 0 را می خواند.جدا کردن تحت فشار به شدت ممنوع است تا از آسیب های شخصی جلوگیری شود.

2حذف قسمت قديمي
کانکتور الکتریکی که در بالای سنسور قرار دارد را قطع کنید، سپس از یک کلید انگلیسی برای جدا کردن سنسور قدیمی در جهت مخالف ساعت استفاده کنید.

3. تمیز کردن رابط
تمام باقی مانده های روغن یا باقیمانده ها را از رشته های دریچه نصب مخزن هوا تمیز کنید تا اطمینان حاصل شود که سطح مهر و موم تمیز و بدون آلاینده است.

4. نصب بخش جدید
حسگر جدید را ابتدا با دست در جهت جهت ساعت به رشته ها بکشید (برای جلوگیری از رشته گذاری متقابل) ، سپس از یک کلید اسپری برای محکم کردن آن استفاده کنید.
کنترل تورک: فقط تا زمانی که محکم شود محکم کنید؛ نیروی بیش از حد اعمال نکنید، زیرا این ممکن است به تراشه داخلی یا رشته ها آسیب برساند.

5اتصال و تست
کانکتور کابل را به جای خود فشار دهید تا صدای مشخص "کلیک" را بشنوید، که تایید می کند که به خوبی قفل شده است.
موتور را برای فشار مجدد سیستم روشن کنید؛ از آب صابونی برای بررسی هرگونه نشت هوا استفاده کنید و بررسی کنید که نمایشگر فشار هوا در داشبورد به طور طبیعی کار می کند.
